Centre d'usinage 5 axes

5- Machines d'Axe :

1.1 Qu'est-ce que 5-l'usinage d'axe ?

L'usinage d'5-axes offre des possibilités infinies quant aux tailles et formes de pièces que vous pouvez traiter efficacement. Le terme "5-axe" fait référence au nombre de directions dans lesquelles l'outil de coupe peut se déplacer. Sur un centre d'usinage d'axe 5-, l'outil de coupe se déplace sur les axes linéaires X, Y et Z ainsi que tourne sur les axes A/B et C pour approcher la pièce de n'importe quelle direction, en d'autres termes, vous pouvez traitez cinq côtés d'une pièce en une seule configuration.



1.2 Usinage d'axe 5-simultané contre usinage 3 plus 2

Dans l'usinage simultané des axes 5-, les trois axes linéaires de la machine-outil (X, Y et Z) et les deux axes de rotation (A et C) s'engagent tous en même temps pour effectuer un traitement complexe sur les pièces. Avec 3 plus 2, la machine exécute un programme de fraisage d'axes 3- avec l'outil de coupe verrouillé en position inclinée à l'aide de ses deux axes de rotation. Le processus, également appelé usinage positionnel d'axes 5-, repose sur les quatrième et cinquième axes pour orienter l'outil de coupe dans une position fixe plutôt que de le manipuler en continu pendant le processus d'usinage.



1.3 Pourquoi un axe 5- simultané

La technologie d'axes 5-simultanés de Maxtors repousse les limites des types de géométries de pièces que vous pouvez usiner. redéfinir vos capacités globales.



1.4 5-Avantages de l'usinage d'axe

● Usinez des formes complexes en une seule configuration pour une productivité accrue

● Gagnez du temps et de l'argent avec moins de préparation de montage

●Augmenter le débit et les flux de trésorerie, tout en raccourcissant les délais.

● Précision supérieure des pièces car la pièce ne se déplace pas sur plusieurs postes de travail

●Possibilité d'utiliser des outils de coupe plus courts pour des vitesses de coupe plus élevées et moins de vibrations de l'outil

● Obtenez des finitions de surface supérieures et une meilleure qualité globale des pièces

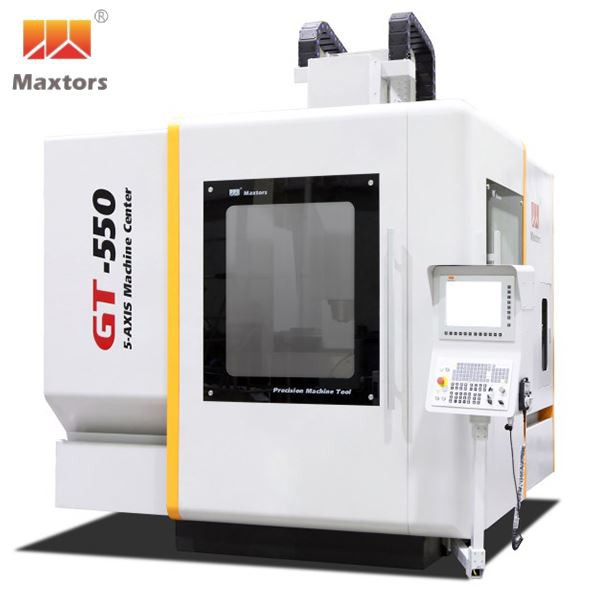

2. Série MAXTORS 5 axes

La série Maxtors 5 axes de centres d'usinage de type table rotative intégrée à 5-axes offre une productivité élevée grâce à l'usinage simultané complet d'axes 5-ainsi qu'à plusieurs capacités d'usinage de surface. La série comprend des machines de plus grande taille pour le traitement grandes pièces complexes telles que celles que l'on trouve souvent dans l'industrie aérospatiale. Table inclinable/rotative avec A/B ; Rotation de l'axe C plus 30 degrés ~ -100 degrés ; 360 degrés (autres degrés en option) de mouvement.



CARACTÉRISTIQUES DE LA SÉRIE :

Usinage d'axes 5- et multi-surfaces simultanés à grande vitesse

Broche à grande vitesse

Dia.550~650mm Grandes tailles de table

Capacités de stockage d'outils de 24 à 60 outils disponibles

L'automatisation FMS (système de fabrication flexible) est disponible avec certains modèles de machines.



Spécification de produit

Article	Unité	GT-550
Table de travail
Taille de la table de travail	millimètre	Ф550 (Opt Ф650)
Max.Loading sur la table	KG(0 degré)	250
	KG (90 degrés)	200
Voyage
Voyage sur l'axe X	millimètre	800
Voyage sur l'axe Y	millimètre	520
Voyage sur l'axe Z	millimètre	465
Nez de broche à table	millimètre	220~685
Axe B	degré	plus 30 degrés ~ -100 degrés
Axe C	degré	360 degrés
Système d'alimentation
Avance rapide XYZ	m/min	30/30/20
Alimentation de coupe	m/min	8
Précision
Précision de positionnement	millimètre	±0.008/300
Précision de repositionnement	millimètre	±0.005/300
Broche
Vitesse de broche	tr/min	12000
Cône de broche		BT40
Moteur de broche	kW	9/13
ATC (changeur d'outils automatique)
Capacité ATC	PC	24
Type ATC		TYPE DE BRAS
Système de pression d'air d'huile
Besoins en air	kg/c㎡	Supérieur ou égal à 6
Capacité du réservoir d'huile de lubrification	L	4
Réservoir de liquide de coupe	L	200
Autres
Empreinte	millimètre	3080 × 2760
Hauteur de la machine	millimètre	3700
Poids de la machine	KG	10000
Contrôleur CNC		SIEMENS 828D (5 AXES Avec 4 AXES Simultanés)



Configuration standard

● Broche haute vitesse BT40 12000tr/min

● Refroidisseur d'huile de broche

● Système de buse de liquide de refroidissement de broche

● Changeur d'outils automatique 24T

● Table inclinable et rotative intégrée Dia.550mm

● Unité hydraulique

● Guidages linéaires de l'axe XYZ

● Servomoteur d'axe XYZ

● Pare-éclaboussures entièrement fermé

● Armoire électrique CA

● Interface de transfert de données

● Système de lubrification automatique

● Système de refroidissement de coupe

● Lampe de travail à LED

● Voyant de fin de programme

● Volant électronique portable (MPG)

● Boîte à outils

● Boulons et cales de nivellement

● Système de soufflage d'air de coupe

● Manuel CNC et manuel d'utilisation

● Système d'arrosage par rinçage des copeaux

● Convoyeur à copeaux de type chaîne

● Porte de sécurité

● Transformateur (selon la tension locale)

● Siemens 5 axes avec contrôleur CNC simultané à 4 axes



Configuration facultative

○Liquide de refroidissement à travers la broche (CTS)

○Broche à vitesse supérieure de 18 000 tr/min

○Pare-éclaboussures entièrement fermé avec couvercle supérieur

○Extracteur de brouillard d'huile

○Écumeur d'huile

○Échelle linéaire

○Codeurs angulaires

○Système de mesure Auto.Tool

○Système de mesure automatique de la pièce

○Dia.650mm Table inclinable et rotative intégrée

○Contrôleur CNC Syntec

○Contrôleur CNC FANUC/Siemens/Heidenhain

○Autres options sur demande



	1	Contrôleur CNC	Siemens	Allemagne
	2	Broche	KENTURN/ROYALE	Taïwan
	3	Refroidisseur d'huile de broche	RUCOL	Chine
	4	Guidage linéaire	HIWIN/PMI/REXROTH	Taïwan/Allemagne
	5	Vis à billes	HIWIN / PMI	Taïwan
	6	Système d'asservissement	Siemens	Allemagne
	7	Roulement de vis à billes	NSK/FAG/SKF	Japon/Allemagne/Suède
	8	Accouplement servo	KTR/FPT	Allemand
	9	Table inclinable et rotative Dia.550mm	OBR/TJR	Taïwan
	10	Changeur d'outil automatique	SANJET/POJU/OKADA/AIMACH	Taïwan/Chine
	11	Système de lubrification	BIJUR/HERG	Chine
	12	Composant principal du système pneumatique	SNTC/Airtec	Chine/Taïwan
	13	Composant principal du système électrique	Schneider	France
	14	Transformateur	JUHVER/SUENNLIANG	Chine
	15	MPG (volant)	TOSOKU	Japon
	16	Couverture extérieure de garde	MAXTORS	Chine

Note:Nous nous réservons le droit d'ajuster la marque en fonction de la situation d'approvisionnement, mais pas moins que la qualité de la marque d'origine.



Le centre d'usinage 5 axes est une technologie innovante qui a révolutionné l'industrie manufacturière. Sa polyvalence, sa rapidité et sa précision en font un outil inestimable pour les fabricants qui cherchent à produire facilement des pièces et des composants complexes. Alors que la technologie continue d'évoluer, le centre d'usinage 5 axes jouera sans aucun doute un rôle important dans l'avenir de la fabrication.
