Centre de fraisage

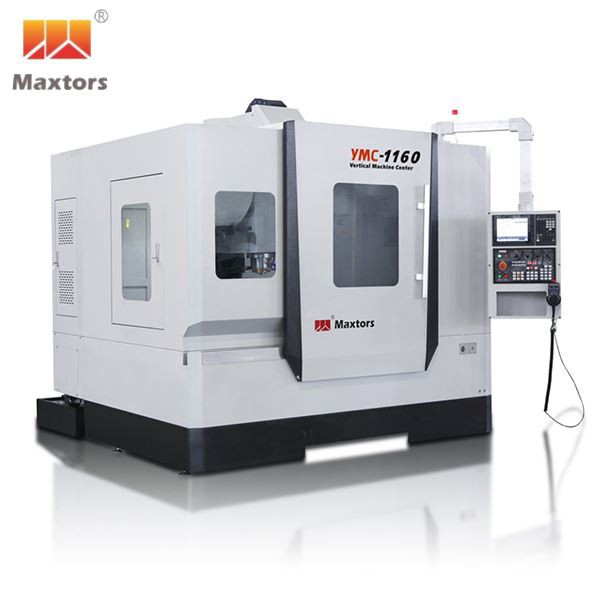

Centre de fraisage vertical VMC CNC



Spécification de produit

Articles	Unité	YMC-1160V
Tableau
Taille du tableau	millimètre	1200×600
Max.Chargement	KG	800
Fente en T	millimètre	5-18×120
Voyage
Voyage X/Y/Z	millimètre	1100/600/600
Nez de broche à table	millimètre	150~750
Broche
Cône de broche		Cône 7/24 n° 40
Vitesse de broche	tr/min	8000
Puissance du moteur de broche	kW	7.5/11
Alimentation
Vitesse d'avance rapide (X/Y/Z)	m/min	30/30/30
Vitesse d'avance de coupe (X/Y/Z)	m/min	2010/10/10
ATC (opt.)
Type ATC		Sans bras/Bras
Nbre d'outils	pièces	12/16/20/24
Taille des outils (outils complets)	millimètre	Φ80/300
Poids max. de l'outil	KG	8
Précision
Précision de positionnement	millimètre	±0.008/300
Précision de repositionnement	millimètre	±0.005/300
Autres
Empreinte	millimètre	3100×2300
Hauteur de la machine	millimètre	2900
G.W.	KG	7000



Composants principaux

Non.	articles	Marque	Origine
1	Contrôleur CNC	FANUC	Japon
2	Moteur de broche	FANUC	Japon
3	Moteur d'axe X/Y/Z	FANUC	Japon
4	Vis à billes	HIWIN/PMI	Taïwan
5	Guidage linéaire	HIWIN/PMI	Taïwan
6	NSK/SKF/IBC	NSK/SKF/IBC	Japon/Suède/Allemagne
7	Broche	KENTURN (de)	Taïwan
8	Refroidisseur d'huile de broche	RUCOL	Chine
9	Accouplement servo	KTR	Allemagne
10	Échangeur de chaleur pour armoire électrique	RUCOL/EMPIRE	Chine
11	.MPG	TOSOKU	Japon



Remarque : nous nous réservons le droit d'ajuster la marque en fonction de la situation d'approvisionnement, mais pas moins que la qualité de la marque répertoriée.



Pièces en option

1.1 Pulvérisateur de refroidissement par brouillard d'huile/eau

Il convient à la découpe ou à la gravure de matériaux en métal mou (comme l'aluminium et le cuivre), en pierre (marbre), etc., a un effet de refroidissement.



1.2 Couvercle de broche et collecteur de poussière

Ils sont conçus pour la protection des opérations humaines et promettent une surface de table propre, vous faisant gagner du temps de maintenance.



1.3 Pompe

Nous pouvons fournir une pompe à vide ou une pompe de circulation d'eau pour votre choix.



1.4 Dispositif rotatif

Il peut graver un objet cylindrique.

Le diamètre, la longueur et la position du dispositif rotatif peuvent être personnalisés selon vos demandes.

Nous pouvons également fournir d'autres pièces optionnelles selon vos besoins.



Notre équipe:

Nous sommes une équipe de professionnels expérimentés et dynamiques, experts dans la gestion de travaux de précision par des procédés scientifiques. Les excellents talents professionnels unissent une équipe puissante et créative de conception, de recherche et de développement, qui renforcent notre solide force technique et notre compétitivité. Et notre société se développe rapidement et fournit un service spécialisé à tous les clients.





étiquette à chaud: centre de fraisage
